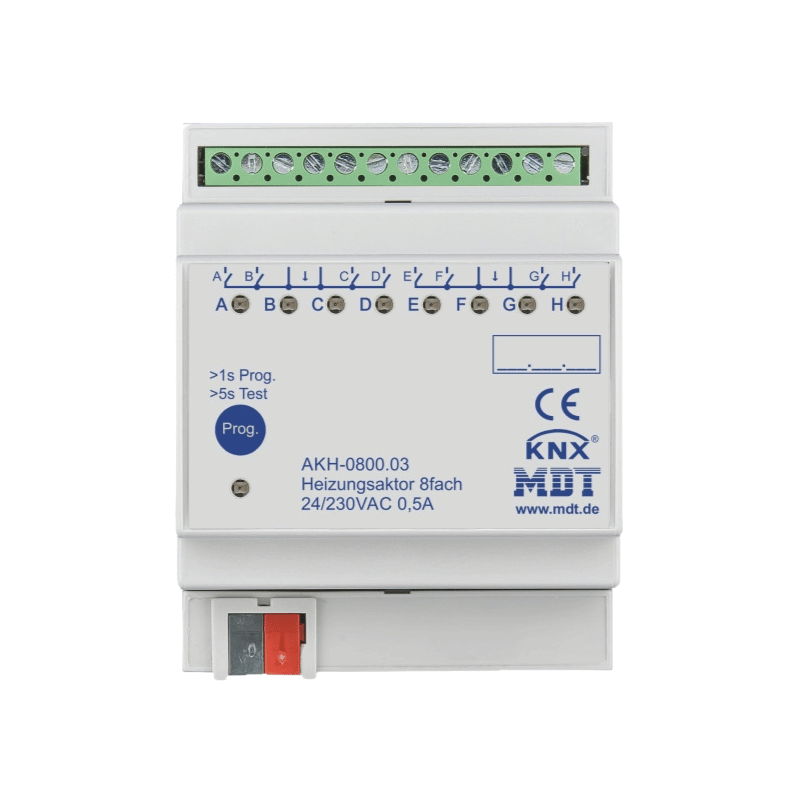

MDT AKH-0800.03 KNX Heizungsaktor – 8-fach, 4TE REG, 24–230 V AC

MDT AKH-0800.03 KNX Heizungsaktor 8-fach 4TE REG 24-230V AC

Der MDT AKH-0800.03 ist ein KNX Heizungsaktor 8-fach für REG-Montage (4 TE, IP20) zur Steuerung von elektrothermischen Stellantrieben 24-230V AC mit LED-Anzeige je Kanal. Neue Generation mit Funktionserweiterung. Jeder Kanal kann bis zu 4 Stellantriebe (230V AC) steuern, max. 0,5A pro Ausgang. Freie Zuordnung der Ausgänge zum Regler Kanal. Ansteuerung mit 1Bit (Schalten/PWM)/1Byte (stetig) Stellgrößen oder direkte Ansteuerung mit Temperaturwert über KNX Bus. Integrierter PI Temperaturregler (Heizen und Kühlen). Komfort-, Nacht-, Frostschutzbetrieb. Sommer-/Winterbetrieb. Sollwertverstellung mit 1Bit ±, 1Byte oder 2Byte Absolutobjekt. Unabhängige Sollwertvorgabe für Komfort/Standby/Nacht. Speicherung der Sollwerte bei Busspannungsausfall. Notbetrieb bei Ausfall der zyklischen Stellgrößen. Überlastschutz mit Störmeldeobjekt (230V AC). Spannungsausfallerkennung mit Störmeldeobjekt (230V). Objekte für Heizungsanforderung sowie Festsitzschutz (Ventilschutzfunktion). Umfangreiche Szenenfunktionen. Kompatibel zu vielen Visualisierungen. Mindestvorlauftemperatur. Klartextdiagnose je Kanal mit 14Byte Objekt. Schneller Download der Applikation (long frame support für ETS5). Integrierter Busankoppler. 3 Jahre Produktgarantie.

Eigenschaften

• KNX Heizungsaktor 8-fach, 4TE REG, 24-230V AC, LED-Anzeige/Kanal, 0,5A
• Je Kanal bis 4 Stellantriebe, PI-Regler Heizen/Kühlen, Komfort/Nacht/Frost
• Ansteuerung 1Bit/1Byte/Temperaturwert, Sollwertverstellung, Notbetrieb
• Überlastschutz, Spannungsausfallerkennung, Festsitzschutz, Szenen
• Klartextdiagnose 14Byte, Kompatibel Visualisierungen, ETS5 long frame
• 4TE, IP20, Busankoppler, 3 Jahre Garantie, professionell, zuverlässig

Technische Daten

• Anzahl der Ausgänge: 8
• Max. Ausgangsstrom: 0,5 A
• Max. Schaltstrom (Ohmsche Last): 0,5 A
• Schaltspannung: 24-230 V AC
• Montageart: REG
• Breite in Teilungseinheiten: 4 TE
• Schutzart (IP): IP20
• Mit LED-Anzeige: Ja (je Kanal)
• Bussystem KNX: Ja
• Mit Busankopplung: Ja (integrierter Busankoppler)
• Busmodul abnehmbar: Nein
• Bussystem KNX-Funk: Nein
• Bussystem Funkbus: Nein
• Bussystem LON: Nein
• Bussystem Powernet: Nein
• Andere Bussysteme: Ohne
• Funk bidirektional: Nein
• Stellgröße stetig: Ja (1Byte)
• Stellgröße schaltend: Ja (1Bit Schalten/PWM)
• Ansteuerung: 1Bit (Schalten/PWM), 1Byte (stetig) oder direkte Ansteuerung mit Temperaturwert über KNX Bus
• Temperaturregler: Integrierter PI Regler (Heizen und Kühlen)
• Betriebsarten: Komfort, Nacht, Frostschutz, Sommer/Winter
• Sollwertverstellung: 1Bit ±, 1Byte oder 2Byte Absolutobjekt
• Sollwertvorgabe: Unabhängig für Komfort/Standby/Nacht
• Sollwertspeicherung: Bei Busspannungsausfall
• Notbetrieb: Bei Ausfall zyklischer Stellgrößen
• Überlastschutz: Mit Störmeldeobjekt (230V AC)
• Spannungsausfallerkennung: Mit Störmeldeobjekt (230V)
• Ventilschutzfunktion: Ja (Festsitzschutz)
• Handschaltung: Nein
• Heizungsanforderung: Objekte vorhanden
• Szenenfunktionen: Umfangreich
• Kompatibilität: Viele Visualisierungen
• Mindestvorlauftemperatur: Einstellbar
• Klartextdiagnose: Ja (je Kanal mit 14Byte Objekt)
• ETS-Kompatibilität: ETS5 (long frame support für schnellen Download)
• Freie Zuordnung: Ausgänge zu Regler Kanal
• Max. Stellantriebe pro Kanal: 4 (230V AC)
• Produktgarantie: 3 Jahre
• Hersteller: MDT
