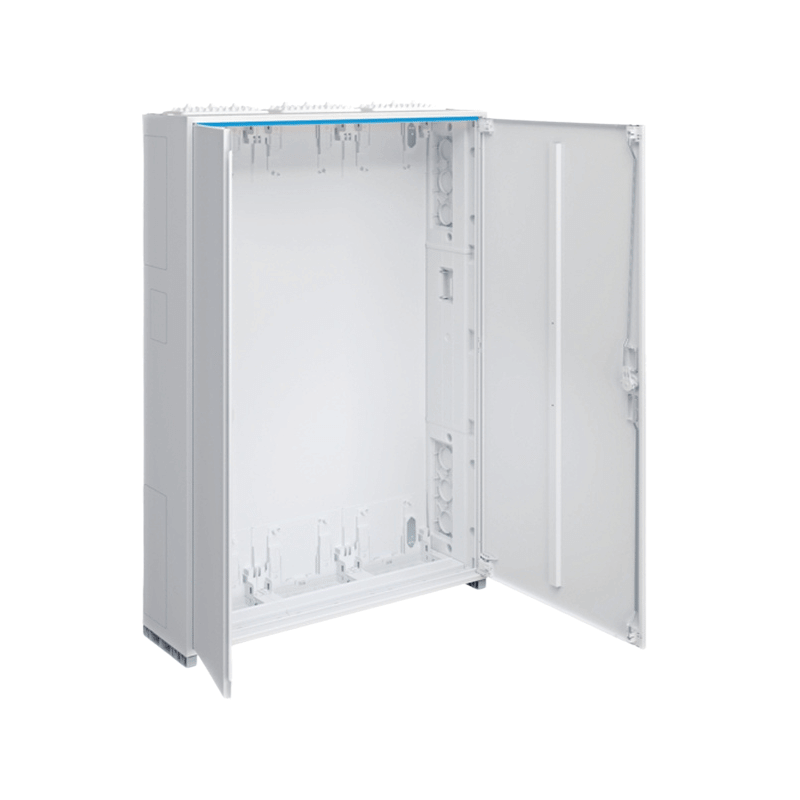

Hager ZB33S Zählerschrank univers Z für flexible Zählerverteilung

Der Hager ZB33S ist ein Zählerschrank univers Z mit Abmessungen 1100 x 800 x 205 mm für Aufputz-, Unterputz- oder teilversenkte Montage. Mit Schutzklasse II schutzisoliert und Schutzart IP44 (IP31 allgemein, IP3X hinter Tür nach DIN VDE 0470-1) bietet der Schrank zuverlässigen Schutz. Mit 3 Feldern und 252 Platzeinheiten ideal für Zählerverteileranlagen bis 355 A bei Bemessungsspannung 230/400 V 50 Hz. Schrankgehäuse aus pulverbeschichtetem, profiliertem 1 mm dickem Stahlblech nach DIN VDE 0603-1 und DIN 43870. Innenauskleidung komplett aus Kunststoff mit Leitungseinführungen oben und unten durch Kunststoffflanschplatten. Tür frontbündig mit innenliegenden, justierbaren Scharnieren und 110° Öffnungswinkel. Mit Stangenverschluss mit Dreipunktschließung. Schrank nebeneinander und übereinander anflanschbar.

Technische Daten

• Artikelnummer: ZB33S
• Produkttyp: Zählerschrank
• Serie: univers Z
• Breite: 800 mm
• Höhe: 1100 mm
• Tiefe: 205 mm
• Einbautiefe: 205 mm
• Feldanzahl: 3
• Platzeinheiten: 252
• Bemessungsspannung: 230/400 V
• Frequenz: 50 Hz
• Max. Strom: 355 A
• Schutzklasse: II (schutzisoliert)
• Schutzart allgemein: IP31
• Schutzart hinter Tür: IP3X
• Schutzart nach DIN VDE 0470-1: IP44/IP54
• Werkstoff Gehäuse: Stahlblech
• Stahlblechstärke: 1 mm
• Oberflächenschutz: Pulverbeschichtet, eingebrannt
• Innenauskleidung: Kunststoff
• Montageart: Aufputz/teilversenkt
• Türausführung: Frontbündig mit innenliegenden Scharnieren
• Öffnungswinkel: 110°
• Türverschluss: Stangenverschluss mit Dreipunktschließung
• Mit Klappdeckel: Nein
• Mit Tragschiene: Nein
• Leitungseinführungen: Oben und unten mit Kunststoffflanschplatten
• Anflanschbar: Ja (nebeneinander und übereinander)
• Norm: DIN VDE 0603-1, DIN 43870
• Hersteller: Hager
