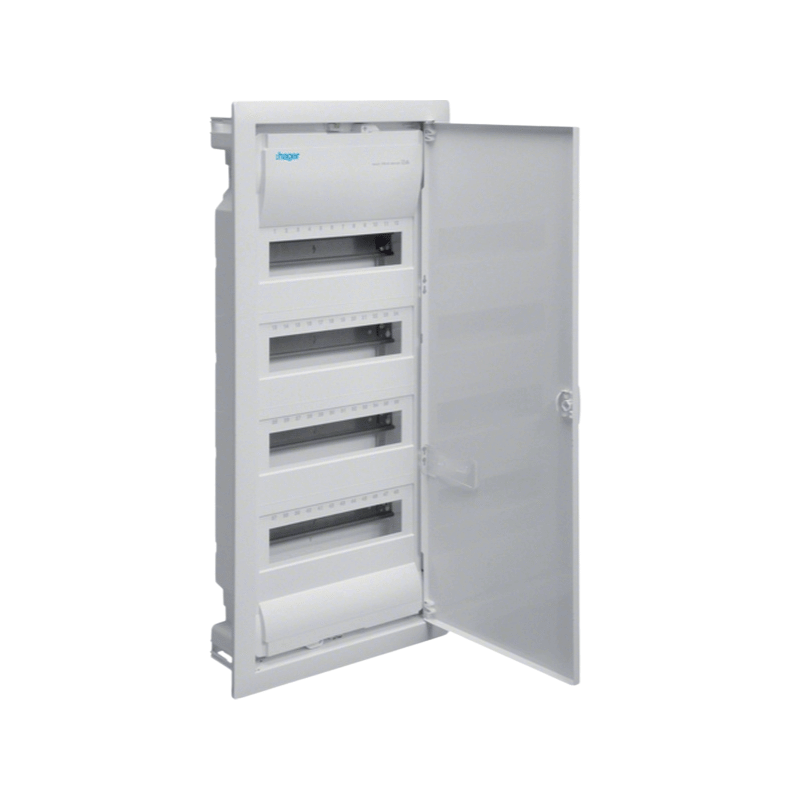

Hager VU48NC Kleinverteiler – Volta, Unterputz, 4-reihig, 4x12 PLE, IP30

Hager VU48NC Kleinverteiler Volta Unterputz 4-reihig für Wohngebäude

Der Hager VU48NC ist ein Installationskleinverteiler Volta Unterputz mit 4-reihiger Ausführung und 48 Platzeinheiten (4x12 PLE) für Unterputz-Montage in Wohngebäuden nach DIN 18015. Mit Kunststoff-Mauerkasten und verzinktem Stahlblech-Geräteträger mit isoliert einbaubaren Hutschienen bietet der Verteiler flexible Konfiguration. Mit Schutzart IP30 und Schutzklasse II (schutzisoliert) erfüllt der Verteiler höchste Sicherheitsstandards nach DIN VDE 60670-24 und DIN 43871. Mit verdrehbarem Blendrahmen und Tür aus pulverbeschichtetem Stahlblech mit 15 mm Putzausgleich. Mit innenliegenden handbedienbaren Scharnieren und selbsttätig zurückklappendem Griff. Mit Türanschlag rechts oder links ohne Blendrahmendemontage. Mit serienmäßiger Schaltplanbefestigung in der Tür und integriertem seitlichem Leitungsführungskanal. Mit fingersicheren PE/N-Steckklemmen (1,5–4 mm²) und N-Klemme für FI-Kreise. Mit Erdungsklemmenblock und Neutralleiterklemmenblock. Mit QuickConnect Technologie. Abmessungen 348 x 755,5 x 98 mm. Farbe Weiß (RAL 9010).

Technische Daten

• Artikelnummer: VU48NC
• Produkttyp: Installationskleinverteiler
• Serie: Volta
• Montageart: Unterputz
• Anzahl Reihen: 4
• Platzeinheiten: 48 (4x12 PLE)
• Breite: 348 mm
• Höhe: 755,5 mm
• Tiefe: 98 mm
• Einbautiefe: 89 mm
• Innentiefe: 91,5 mm
• Einbauhöhe: 720 mm
• Einbaubreite: 314,5 mm
• Breite in TE: 12
• Schutzart: IP30
• Schutzklasse: II (schutzisoliert)
• Bemessungsspannung: 400 V / 50 Hz
• Werkstoff Gehäuse: Kunststoff
• Farbe: Weiß
• RAL-Nummer: 9010
• Geräteträger: Verzinktes Stahlblech
• Mit DIN-Hutschiene: Ja (isoliert einbaubar)
• Blendrahmen: Verdrehbar aus Stahlblech, pulverbeschichtet
• Türausführung: Stahlblech mit 15 mm Putzausgleich
• Türverschluss: Frontbündige Griffmulde mit selbsttätig zurückklappendem Griff
• Türanschlag: Rechts oder links ohne Blendrahmendemontage
• Türscharniere: Innenliegend, handmechanisch bedienbar
• Geräteschlitz: 46 mm, plombierbar
• Geräte-Einbautiefe max.: 70 mm
• Max. Stromstärke: 63 A
• Steckklemmen: 30x N + 20x PE (1,5–4 mm² VDE-konform)
• Zugbügelklemmen: 6x N + 6x PE (1,5–25 mm²)
• Erdungsklemmenblock: Ja
• Neutralleiterklemmenblock: Ja
• Leitungsabfang: Serienmäßig
• Leitungseinführungen: Ausbrechbare Schieber mit Schnappbefestigung
• Integrierte Wasserwaage: Ja
• Schaltplanbefestigung: Ja (in der Tür)
• Leitungsführungskanal: Seitlich integriert mit Kabelhalteklammern
• QuickConnect Technologie: Ja
• Mit Montageplatte: Nein
• Anbaumöglichkeit: Ja
• Transparente Tür: Nein
• Signaldurchlassende Tür: Nein
• Mit Schloss: Nein
• Art der Schließung: Sonstige
• Ausführung Deckel: Mit Ausschnitt
• Norm: DIN VDE 60670-24, DIN 43871, DIN 43880, DIN 18015
• Hersteller: Hager
