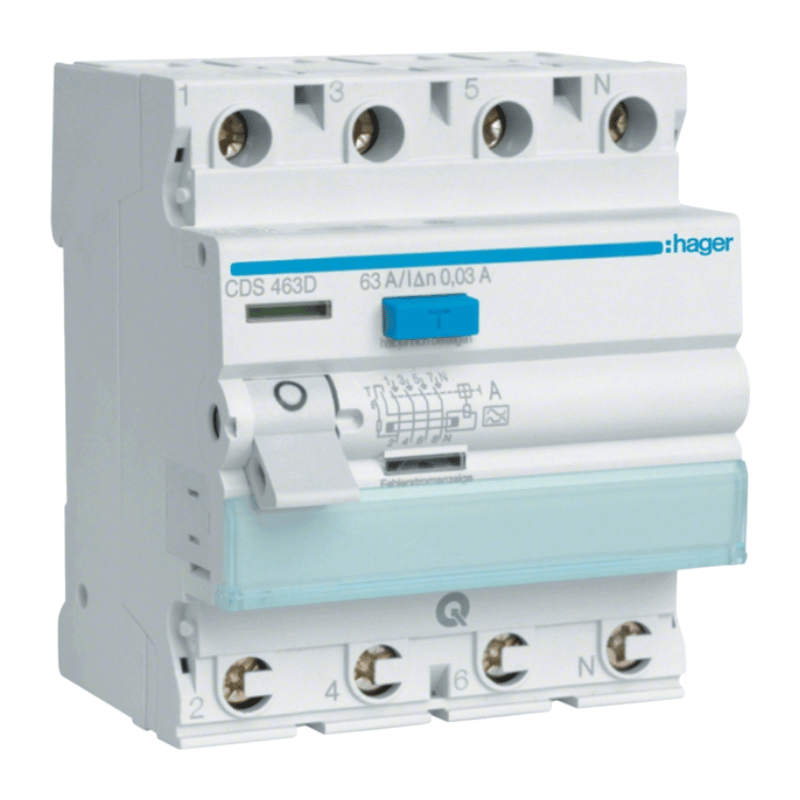

Hager CDS463D FI-Schutzschalter – QuickConnect, Typ A, 4-polig, 6kA, 63A, 30mA

Hager CDS463D Fehlerstrom-Schutzschalter QuickConnect 4-polig Typ A

Der Hager CDS463D ist ein 4-poliger Fehlerstrom-Schutzschalter (FI) Typ A nach DIN EN 61008-1 (VDE 0664-10) und DIN EN 61008-2-1 (VDE 0664-11) mit 63A Bemessungsstrom und 30mA Bemessungsfehlerstrom für 400V. Mit 6kA Kurzschlussfestigkeit und QuickConnect-Klemme nach DIN EN 60898-1 (VDE 0641-11) am Zugang bis 63A (1-25mm² eindrähtig, 1-16mm² mehrdrähtig). Die 4 TE breite Ausführung mit blauer Test-Taste, Fehlerstromanzeige und unverzögerter Abschaltung bietet einfache Einzelentnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen mit Beschriftungsmöglichkeit direkt am Gerät. Betriebstemperatur: -25 bis +40°C, RAL 7005, IP20.

Eigenschaften

• FI-Schutzschalter 4-polig, 63A, 30mA Typ A, 400V, 6kA QuickConnect
• QuickConnect-Klemme am Zugang bis 63A nach DIN EN 60898-1
• Blaue Test-Taste, Fehlerstromanzeige, unverzögerte Abschaltung
• Leiterquerschnitt: 1-25mm² eindrähtig, 1-16mm² mehrdrähtig
• Einzelentnahme aus Phasenschienenverbund, Zusatzeinrichtungen nachrüstbar
• Abmessungen: 4 TE, 70mm Einbautiefe, Betriebstemperatur: -25 bis +40°C

Technische Daten

• Bemessungsstrom: 63 A
• Bemessungsspannung: 400 V
• Bemessungsfehlerstrom (IΔn): 0,03 A (30 mA)
• Fehlerstrom-Typ: A (sinusförmig und pulsierend)
• Polzahl: 4
• Bemessungsisolationsspannung Ui: 500 V
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
• Kurzschlussfestigkeit (Icw): 6 kA
• Stoßstromfestigkeit: 0,25 kA
• Selektiver-Typ: Nein
• Kurzzeitverzögerter Typ: Nein
• Verschmutzungsgrad: 2
• Breite in Teilungseinheiten: 4 TE
• Einbautiefe: 70 mm
• Schutzart (IP): IP20
• Anschließbarer Leiterquerschnitt eindrähtig: 1-25 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 1-16 mm²
• Umgebungstemperatur während des Betriebs: -25 bis +40 °C
• Frequenz: 50 Hz
• Verlustleistung: 18,5 W
• Spannungsart: AC
• Mit Verriegelungsvorrichtung: Ja
• Zusatzeinrichtungen möglich: Ja
• Explosionsgeschützt: Nein
• Montageart: DIN-Schiene (Hutschiene)
• RAL-Nummer (ähnlich): 7005
• QuickConnect-Klemme: Ja (am Zugang bis 63A)
• Blaue Test-Taste: Ja
• Fehlerstromanzeige: Ja
• Einzelentnahme aus Phasenschienenverbund: Ja (einfach)
• Beschriftungsmöglichkeit: Direkt am Gerät
• Norm: DIN EN 61008-1 (VDE 0664-10), DIN EN 61008-2-1 (VDE 0664-11), DIN EN 60898-1 (VDE 0641-11)
• Einsatzbereich: Personenschutz in Wohn- und Gewerbebereichen

1 x Hager CDS463D FI-Schutzschalter – QuickConnect, Typ A, 4-polig, 6kA, 63A, 30mA
