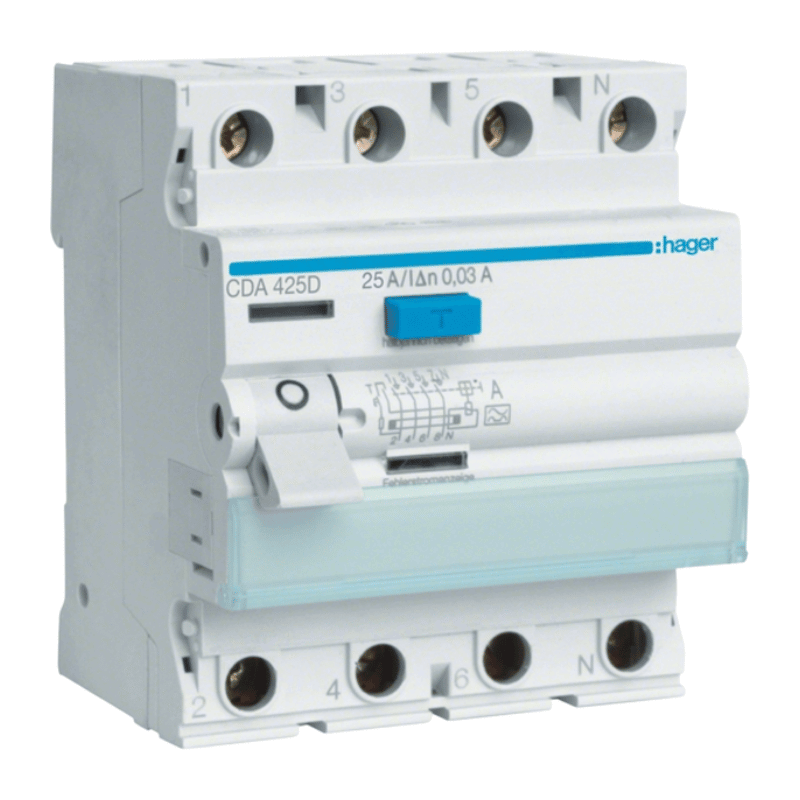

Hager CDA425D FI-Schutzschalter – Typ A, 4-polig, 6kA, 25A, 30mA

Hager CDA425D Fehlerstrom-Schutzschalter 4-polig Typ A 25A 30mA

Der Hager CDA425D ist ein 4-poliger Fehlerstrom-Schutzschalter (FI) Typ A nach DIN EN 61008-1 (VDE 0664-10) und DIN EN 61008-2-1 (VDE 0664-11) mit 25A Bemessungsstrom und 30mA Bemessungsfehlerstrom für 400V. Mit 6kA Kurzschlussfestigkeit und Bi-Connect-Klemmen unten (1-25mm² eindrähtig, 1-16mm² mehrdrähtig) sowie Draht-Einschiebe-Schutz. Die 4 TE breite Ausführung mit externer blauer Test-Taste, Fehlerstromanzeige und unverzögerter Abschaltung bietet Zusatzeinrichtungen-Anbau und Beschriftungsmöglichkeit direkt am Gerät. Betriebstemperatur: -25 bis +40°C, RAL 7005, IP20. Geeignet für Personenschutz in Wohn- und Gewerbebereichen bei pulsierenden Gleichfehlerströmen.

Eigenschaften

• FI-Schutzschalter 4-polig, 25A, 30mA Typ A, 400V, 6kA
• Bi-Connect-Klemmen unten, Draht-Einschiebe-Schutz, externe blaue Test-Taste
• Fehlerstromanzeige, unverzögerte Abschaltung, Verriegelungsvorrichtung
• Leiterquerschnitt: 1-25mm² eindrähtig, 1-16mm² mehrdrähtig
• Zusatzeinrichtungen nachrüstbar, Beschriftung am Gerät möglich
• Abmessungen: 4 TE, 70mm Einbautiefe, Betriebstemperatur: -25 bis +40°C

Technische Daten

• Bemessungsstrom: 25 A
• Bemessungsspannung: 400 V
• Bemessungsfehlerstrom (IΔn): 0,03 A (30 mA)
• Fehlerstrom-Typ: A (sinusförmig und pulsierend)
• Polzahl: 4
• Bemessungsisolationsspannung Ui: 500 V
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
• Kurzschlussfestigkeit (Icw): 6 kA
• Stoßstromfestigkeit: 0,25 kA
• Selektiver-Typ: Nein
• Kurzzeitverzögerter Typ: Nein
• Verschmutzungsgrad: 2
• Breite in Teilungseinheiten: 4 TE
• Einbautiefe: 70 mm
• Schutzart (IP): IP20
• Anschließbarer Leiterquerschnitt eindrähtig: 1-25 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 1-16 mm²
• Umgebungstemperatur während des Betriebs: -25 bis +40 °C
• Frequenz: 50 Hz
• Verlustleistung: 4,5 W
• Spannungsart: AC
• Mit Verriegelungsvorrichtung: Ja
• Zusatzeinrichtungen möglich: Ja
• Explosionsgeschützt: Nein
• Montageart: DIN-Schiene (Hutschiene)
• RAL-Nummer (ähnlich): 7005
• Bi-Connect-Klemmen: Ja (unten)
• Draht-Einschiebe-Schutz: Ja
• Externe Test-Taste: Ja (blau)
• Fehlerstromanzeige: Ja
• Beschriftungsmöglichkeit: Direkt am Gerät
• Norm: DIN EN 61008-1 (VDE 0664-10), DIN EN 61008-2-1 (VDE 0664-11)
• Einsatzbereich: Personenschutz in Wohn- und Gewerbebereichen
• Schutz gegen: Sinusförmige und pulsierende Gleichfehlerströme

1 x Hager CDA425D FI-Schutzschalter – Typ A, 4-polig, 6kA, 25A, 30mA
