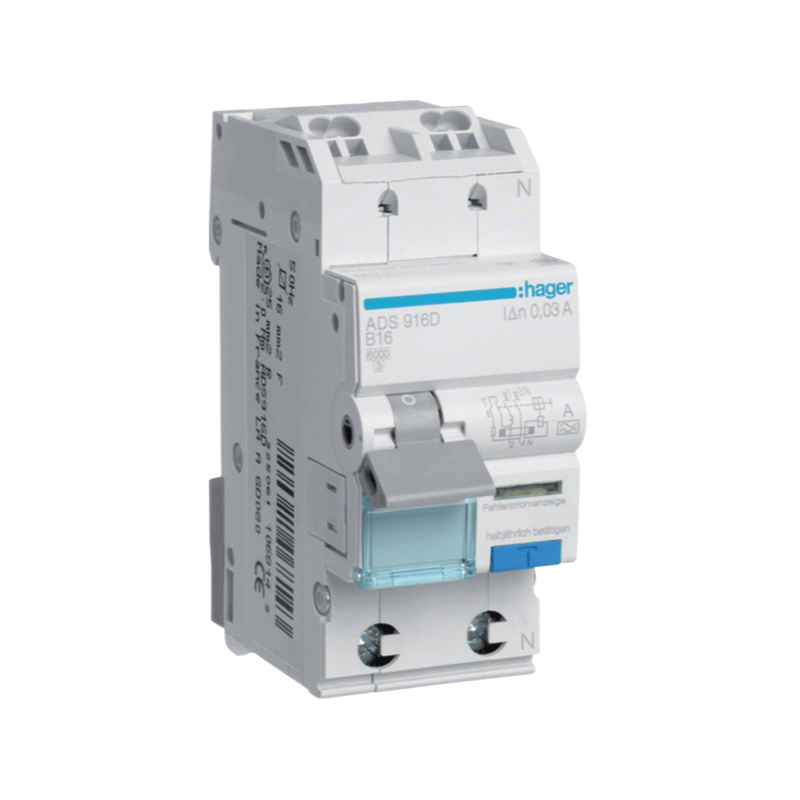

Hager ADS916D FI/LS Schalter – 1P+N, 6kA, B-16A, 30mA, Typ A, QuickConnect

Hager ADS916D FI/LS Schalter 1P+N 6kA B-16A 30mA Typ A QuickConnect

Der Hager ADS916D ist ein Fehlerstrom-Leitungsschutzschalter (FI/LS-Schalter) nach DIN EN 61009-1 (VDE 0664-20), der Leitungsschutz und Personenschutz in einem Gerät kombiniert. Der Schalter ist 1-polig plus Neutralleiter (1P+N) ausgeführt und besitzt eine B-16A Auslösecharakteristik mit 6kA Abschaltleistung. Der integrierte FI-Schutz vom Typ A löst bei 30mA Fehlerstrom aus und schützt vor gefährlichen Körperströmen sowie vor pulsierenden Gleichfehlerströmen (z.B. von Waschmaschinen, Ladegeräten). Die QuickConnect Klemme ermöglicht werkzeuglosen Anschluss am Abgang bis 20A und am Zugang bis 63A. Eine blaue Test-Taste und Fehlerstromanzeige signalisieren den Betriebszustand. Der Schalter lässt sich einfach einzeln aus dem Phasenschienenverbund entnehmen und bietet Möglichkeiten für nachträglichen Anbau von Zusatzeinrichtungen sowie direkte Beschriftung am Gerät. Breite: 2 Teilungseinheiten (TE), Einbautiefe 68mm, für Unterputzmontage geeignet, Schutzart IP2X, Betriebstemperatur -25 bis +40°C.

Eigenschaften

• Kombinierter FI/LS-Schalter mit Leitungs- und Personenschutz in einem Gerät
• 1P+N, B-16A Auslösecharakteristik, 6kA Abschaltleistung
• FI-Schutz Typ A, 30mA Auslösung bei Fehlerstrom (auch pulsierende Gleichfehlerströme)
• QuickConnect Klemme für werkzeuglosen Anschluss (Abgang 20A, Zugang 63A)
• Blaue Test-Taste und Fehlerstromanzeige für Funktionsprüfung
• Einfache Einzelentnahme, nachträglicher Anbau von Zusatzeinrichtungen möglich

Technische Daten

• Artikelnummer: ADS916D
• Produkttyp: Fehlerstrom-Leitungsschutzschalter (FI/LS-Schalter)
• Spannungsart: AC
• Bemessungsstrom: 16 A
• Bemessungsspannung: 240 V
• Auslösecharakteristik: B
• Bemessungsisolationsspannung Ui: 500 V
• Bemessungsfehlerstrom: 0,03 A (30 mA)
• Fehlerstrom-Typ: A
• Abschaltcharakteristik: unverzögert
• Bemessungsabschaltvermögen nach IEC 60947-2: 6 kA
• Bemessungsschaltvermögen Icn nach EN 61009-1: 6 kA
• Stoßstromfestigkeit: 0,25 kA
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
• Energiebegrenzungsklasse: 3
• Überspannungskategorie: 3
• Verschmutzungsgrad: 2
• Anzahl der abgesicherten Pole: 1
• Polzahl (gesamt): 2
• Mitschaltender Neutralleiter: true
• Breite in Teilungseinheiten: 2
• Einbautiefe: 68 mm
• Frequenz: 50 Hz
• Schutzart (IP): IP2X
• Umgebungstemperatur während des Betriebs: -25...40 °C
• Unterputzmontage: true
• Mit Verriegelungsvorrichtung: true
• Fehlauslöseschutz: false
• Norm: DIN EN 61009-1 (VDE 0664-20)
• Hersteller: Hager
