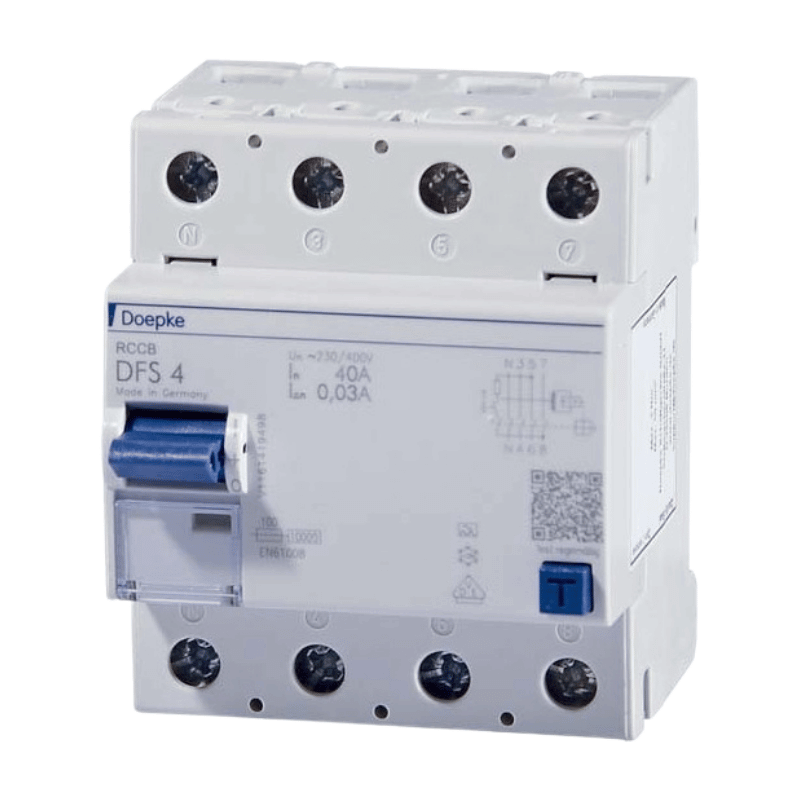

Doepke DFS4 040-4/0,03-A FI-Schutzschalter – Typ A, EV 2-polig, 40 A, 30 mA

Doepke DFS4 040-4/0,03-A FI-Schutzschalter 4-polig Typ A 40A 30mA

Der Doepke DFS4 040-4/0,03-A ist ein 4-poliger Fehlerstromschutzschalter (RCCB) Typ A mit 40A Bemessungsstrom und 30mA Bemessungsfehlerstrom für 400V AC zum Schutz von Personen, Tieren und Anlagen. Mit netz- und hilfsspannungsunabhängiger Auslösung, sensitiv für Wechsel- und pulsierende Gleichfehlerströme. Die kompakte 4 TE breite Standardausführung mit 69mm Einbautiefe bietet beidseitige Doppelstockklemmen für große Leiterquerschnitte 1,5-50mm² ein- und mehrdrähtig sowie Schienenanschluss. Mit Multifunktionsschaltknebel (ein/aus/ausgelöst) zur einfachen Fehlersuche, Schaltstellungsanzeige, Sichtfenster für Beschriftungsetiketten. 10kA Kurzschlussfestigkeit, Verriegelungsvorrichtung, Zusatzeinrichtungen möglich. Neutralleiterposition links. Für TN-S-, TT- und TN-C-S-Netze in Wohn-, Zweck- und Industriegebäuden. Betriebstemperatur: -25 bis +40°C. Kostenlose Etikettensoftware verfügbar.

Eigenschaften

• FI-Schutzschalter DFS4, 4-polig, Typ A, 40A, 30mA, 400V, netzunabhängig
• Doppelstockklemmen beidseitig, 1,5-50mm² ein-/mehrdrähtig, Schienenanschluss
• Multifunktionsschaltknebel ein/aus/ausgelöst, Beschriftungsetiketten-Sichtfenster
• 10kA Kurzschlussfest, Verriegelungsvorrichtung, Zusatzeinrichtungen möglich
• Kompakt 4 TE, Neutralleiter links, für TN-S/TT/TN-C-S-Netze
• Abmessungen: 4 TE, 69mm Einbautiefe, Betriebstemperatur: -25 bis +40°C

Technische Daten

• Bemessungsstrom: 40 A
• Bemessungsspannung: 400 V AC
• Bemessungsfehlerstrom (IΔn): 0,03 A (30 mA)
• Fehlerstrom-Typ: A (wechsel- und pulsierend gleichstromsensitiv)
• Polzahl: 4
• Bemessungsisolationsspannung Ui: 400 V
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
• Kurzschlussfestigkeit (Icw): 10 kA
• Stoßstromfestigkeit: 0,25 kA
• Selektiver-Typ: Nein
• Kurzzeitverzögerter Typ: Nein
• Verschmutzungsgrad: 2
• Breite in Teilungseinheiten: 4 TE
• Einbautiefe: 69 mm
• Schutzart (IP): IP20
• Anschließbarer Leiterquerschnitt eindrähtig: 1,5-50 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 1,5-50 mm²
• Umgebungstemperatur während des Betriebs: -25 bis +40 °C
• Frequenz: 50 Hz
• Verlustleistung: 3,6 W
• Spannungsart: AC
• Mit Verriegelungsvorrichtung: Ja
• Zusatzeinrichtungen möglich: Ja
• Explosionsgeschützt: Nein
• RAL-Nummer (ähnlich): 7035
• Montageart: DIN-Schiene (Schnellbefestigung auf Tragschiene)
• Einbaulage: Beliebig
• Einspeiserichtung: Beliebig
• Auslösung: Netz- und hilfsspannungsunabhängig
• Klemmen: Beidseitige Doppelstockklemmen (großer Leiterquerschnitt + Schienenanschluss)
• Multifunktionsschaltknebel: 3 Positionen (ein, aus, ausgelöst)
• Schaltstellungsanzeige: Ja
• Beschriftung: Sichtfenster für Etiketten (kostenlose Etikettensoftware verfügbar)
• Neutralleiterposition: Links
• Ausführung: Standard (EV 2-polig bezeichnet 4-poliges Gerät)
• Geeignete Netze: TN-S, TT, TN-C-S (auch IT-Netze für 2. Fehlerabschaltung)
• Nicht geeignet für: TN-C-Netze, Anlagen mit glatten Gleichfehlerströmen oder Frequenzen ≠50Hz
• Empfehlung für spezielle Anwendungen: Allstromsensitive FI-Schutzschalter Typ B/B+
• Baureihe: DFS 4
• Vorteil: Geringe Baugröße für alle Bemessungsströme, hohe Kurzschlussfestigkeit
• Anwendung: Schutz von Personen, Tieren und Anlagen vor gefährlichen Fehlerströmen
• Einsatzbereich: Wohn-, Zweckgebäude und Industrieanlagen
• Hersteller: Doepke

1 x Doepke DFS4 040-4/0,03-A FI-Schutzschalter – Typ A, EV 2-polig, 40 A, 30 mA
