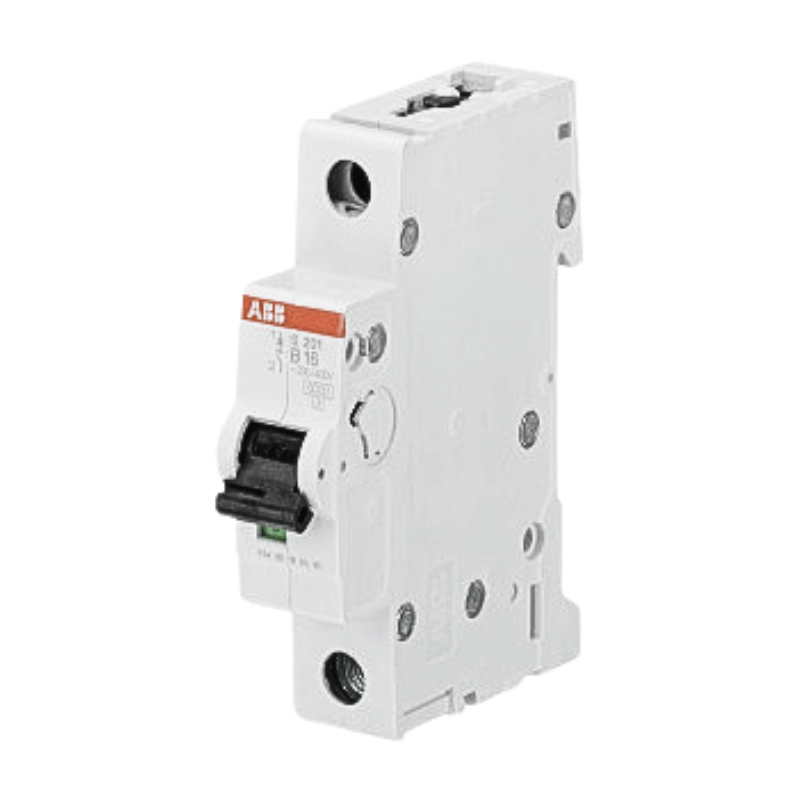

ABB Leitungsschutzschalter S201-B16 – 1-polig, Typ B, 16A, 6 kA, IP20, 230 V, grau
Produktbeschreibung
ABB S201-B16 Leitungsschutzschalter 1-polig für zuverlässigen Stromkreisschutz
Der ABB S201-B16 ist ein Leitungsschutzschalter Serie S 200 mit 1-poliger Ausführung, 16 A Bemessungsstrom und B-Charakteristik für zuverlässigen Schutz vor Überlast und Kurzschluss nach DIN VDE 0100-430 und -530. Mit Bemessungsspannung 230 V AC/DC und Bemessungsschaltvermögen 6 kA (EN 60898) / 10 kA (IEC 60947-2) bietet der Schalter sichere Stromverteilung. Mit patentiertem Anschlussklemmen-Konzept und Druckplatte ermöglicht der Schalter sichere Verdrahtung auch bei großen Leiterquerschnitten. Mit Einbautiefe 69 mm und 1 TE Breite für flexible Hutschienen-Montage. Leiterquerschnitt eindrähtig 0,75–35 mm², mehrdrähtig 0,75–25 mm². Umgebungstemperatur -25 bis +55 °C. Mit Zusatzeinrichtungen möglich. IP20 Schutzart.
Technische Daten
- Artikelnummer: S201-B16
- Produkttyp: Leitungsschutzschalter
- Serie: S 200
- Polzahl: 1
- Bemessungsstrom: 16 A
- Bemessungsspannung: 230 V AC/DC
- Bemessungsisolationsspannung Ui: 440 V
- Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
- Auslösecharakteristik: B
- Schaltvermögen EN 60898: 6 kA
- Schaltvermögen IEC 60947-2: 10 kA
- Frequenz: 50–60 Hz
- Energiebegrenzungsklasse: 3
- Überspannungskategorie: 3
- Verschmutzungsgrad: 3
- Einbautiefe: 69 mm
- Breite: 1 TE
- Schutzart: IP20
- Leiterquerschnitt eindrähtig: 0,75–35 mm²
- Leiterquerschnitt mehrdrähtig: 0,75–25 mm²
- Umgebungstemperatur: -25 bis +55 °C
- Zusatzeinrichtungen möglich: Ja
- Unterputzmontage: Nein
- Explosionsgeschützt: Nein
- Anschlusskonzept: Patentiert mit Druckplatte
- Hersteller: ABB
Produktdetails
| Bezeichnung | 2CDS251001R1165 |
Weitere Produktinformationen
Sicherheitshinweise
Lieferumfang
1 x ABB Leitungsschutzschalter S201-B16 – 1-polig, Typ B, 16A, 6 kA, IP20, 230 V, grau
